| ▊ | 安全鎖定懸掛的負載 |
| 結構緊湊，安全性高 結構設計原理使產品規格十分緊湊。 非常適合用于純靜態的鎖定保護。
|
| ▊ | 安全鎖功能 |
已釋放 | |

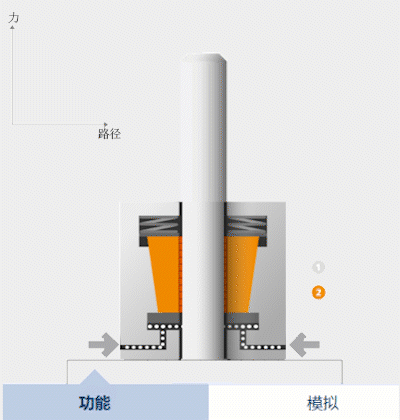

| 在釋放狀態下，環形活塞通過液壓或氣動壓力讓夾緊套管克服碟形彈簧的力保持松開，使圓桿能夠自由移動。 接近開關2被激活 |
| ▊ | 安全鎖模擬 |
| 鎖定已釋放 |
停止運動并鎖定負載 |
| ▊ | 安全鎖結果組合 |
以下結構組成展示圖 | |
 | 鎖緊系統由一個帶外錐的夾緊套管和一個帶內錐的夾圈組成。 環形活塞克服張力彈簧的力將夾緊套管向上推。切斷壓力時， 張力彈簧將夾緊套管壓入錐形夾圈中。 額外的過載彈簧使此裝置具有過載保護功能 |
| ▊ | 技術數據 |
| 氣動, 壓力負載, 標準 |  | ||||||
|---|---|---|---|---|---|---|---|
| 型號 | 識別碼 (訂購號) | 圓桿 ? mm | 允許負載 kN | 釋放壓力 bar | 外殼 ? mm | 外殼長度 mm | 下載 |
KRG 22 | KRG 022 10 | 22 | 10 | 100 | 78 | 139 | |
KRG 28 | KRG 028 10 | 28 | 20 | 100 | 98 | 161 | |
KRG 36 | KRG 036 10 | 36 | 50 | 100 | 120 | 194 | |
KRG 45 | KRG 045 10 | 45 | 75 | 100 | 127 | 218 | |
KRG 56 | KRG 056 10 | 56 | 100 | 100 | 155 | 226 | |
KRG 70 | KRG 070 10 | 70 | 150 | 100 | 170 | 258 | |
KRG 90 | KRG 090 10 | 90 | 250 | 100 | 210 | 291 | |
KRG 110 | KRG 110 10 | 110 | 400 | 100 | 265 | 370 | |
| 適用于其他桿徑（亦英制尺寸）或其他負載的產品規格請另行問詢 | |||||||
| ▊ | 安全鎖的應用領域 |
劇場升降舞臺 | |
| 在液壓失靈時無級保持舞臺位置，保護演員安全。 |
| 安全鎖(產品系列 KRG) |
移動式升降平臺 | |
| 鎖定101米高工作平臺的伸縮臂。 |
| 安全鎖(產品系列 KRG) |
工業機器人 | |
| 在驅動關閉的情況下對機械抓臂進行高度鎖走，保護人員和材料的安全。 |
| 安全鎖(產品系列 KRG) |
注塑機 (垂直) | |
| 鎖定豎軸。 |
| 安全鎖(產品系列 KRG) |
| ▊ | 安裝法南 |
所有標準型SITEMA安全鎖在底部均設有螺紋孔，便于安裝到機架上。 但有時由于無法從下方用螺絲固定，所以經常需要用到安裝法蘭 |  |
